Комплект для связи "Русь Коннект" для COM порта

Кабель связи, плата для установки в 4 вида корпуса с грозозащитой и опторазвязкой

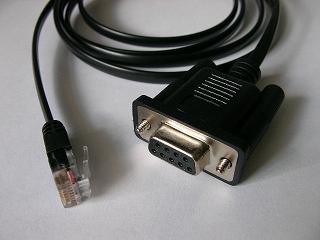

1. В комплект для сборки телефона "Русь Коннект" входит кабель связи RG12/DB9:

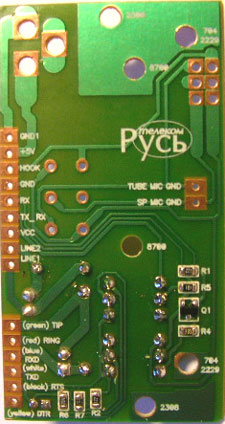

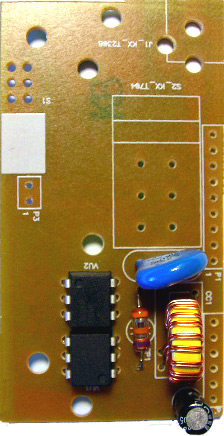

2. А также плата для выключателя, пригодная для установки в корпуса KX-T2308, KX-T2229, KX-T8700, KX-T704. На плате собрана опторазвязка для связи с компьютером, а также грозозащита, собранная на разряднике Surge Absorber, катушке с двумя обмотками Choke Coil, а также варисторе 10 мм. Для корпуса KX-T2308 возможна установка гнезда для блока питания:

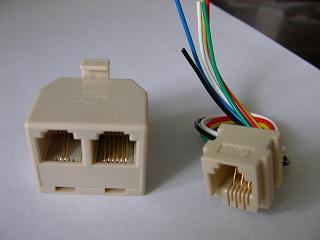

3. Для подключения кабеля к телефону, в комплекте есть гнездо 623K c шестью проводами, которое припаивается к плате выключателя через разьем P2. В случае, если телефон имеет одно крепежное отверстие для разьема 623K (например KX-T2308), возможно дополнительно приобрести адаптер для лиинии. Если адаптер для линии имеет гнездо с двумя контактами, то кабель связи нужно вставлять в гнездо с шестью контактами.



4. Бумажная брошюра с инструкцией по эксплуатации "Русь Коннект".

5. Диск с программой Virtual Phone



-----------------------------------------------------------------------------------
Схема принципиальная платы Switch PCLink и схема подключения: Скачать
Инструкция по эксплуатации "Русь Коннект" в виде PDF (rev1.3,17.07.08): Скачать
Страница Virtual Phone: vip.venus.ru

Статус: в продаже

Автор: Русь

(2007-11-08)
